型明杆式铸铁镶铜方闸门

用途与简介

适用于防汛、灌溉、水利水电、污水处理厂及自来水等给水排水工程。

结构与特点

设备由门框、门板、密封圈、吊耳及可调式楔块等部件组成。具有结构合理、安装、调试、使用、维护方便、性能可靠等特点。

主要技术参数

1、 闸门安装在墙壁上，门板一般设于迎水面（单向）；承受大压力0.1MPa；门板正、反两面都承受水压（双向）；承受大反向压力0.03MPa。

2、 密封工作面向大渗透量≤1.25L/min·m。

反向渗透量≤2.5L/min·m。

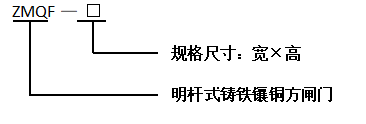

型号说明

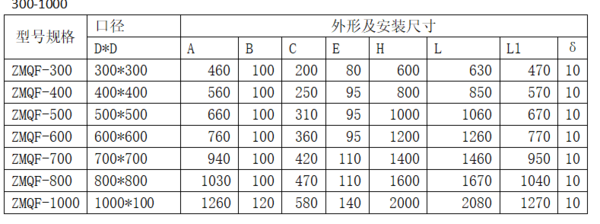

外形及安装尺寸

设备外形尺寸图
